CF多針C型引線法蘭
CF多針C型引線法蘭
Multi-Pin Sub-C Type Feedthroughs (MPCT)
專為空間受限的應用而設計，緊湊設計允許小型法蘭安裝?？梢允褂?CF16 和 KF16 型法蘭。
這些多針儀器引線在空氣側具有圓形卡口鎖定連接器，在真空側具有壓接銷。
9 針配置。鍍金引腳采用直通式設計
電壓(V):500
電流(A):5/PIN
導體數量:9;18(2*9)
導體材質:鍍金不銹鋼
絕緣體材料:微晶玻璃
法蘭安裝：CF16;CF35
真空度:1*10-10 Torr
CF金屬密封：-200°C 至450°C
最高升溫梯度:25℃/分鐘
可提供2D\3D模型，接受非標定制，如有需求可咨詢銷售工程師。
備注:
標注的技術相關參數會(huì )受到各種條件制約，如材料特性、機械設計操作環境等。
所有電氣額定值均基于一側在干燥大氣環境中，另一側在＜ 1 x 10 -4 Torr 的真空環境中運行。
所有3D模型以及我們型錄中顯示或列出的任何尺寸均不包括制造公差，僅供參考。

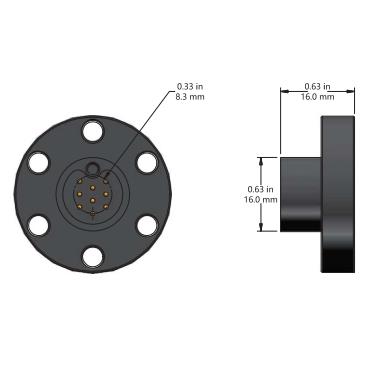

- 尺寸參數
