CF固定焊接法蘭

邁格諾科提供從CF16到CF500規格的法蘭及管件。嚴格按照ISO和GB標準加工制造，可與其他制造商的產品兼容使用。

       CF法蘭可用的材料有SUS304、304L，304 ESR，316L，316LN ESR。

       采用無氧銅墊片密封，有效真空度可達1x-11 mbar。溫度-200°C~450°C。墊片不建議重復使用

       邁格諾科可提供從CF法蘭到KF或ISO法蘭的全套轉接，以便從超高真空過渡到高真空。

       可提供2D\3D模型，接受非標定制，如有需求可咨詢銷售工程師。

真空范圍

      無氧銅密封 1x10-13托
      彈性體密封 1x10-8托
溫度范圍
      無氧銅密封： -200°C~450°C
      彈性體密封：       -20°C~150°C
      彈性間歇使用：   -20°C~200°C
尺寸范圍
      法蘭尺寸:           CF16~CF500
  • 尺寸參數
  • 產品特性

CF法蘭的可靠密封性能是由于獨特的密封設計“刀口”形狀產生的。當兩個CF法蘭的通過刀口邊緣之間壓緊扁平的無氧銅墊圈時，墊圈材料會(huì )發生橫向冷流。這種冷流受到與密封刀口邊緣同心的垂直法蘭壁或放氣槽的限制。進一步限制了材料從密封區域流出，并產生了很高的界面壓力。這些壓力致使墊片材料填充較小的表面缺陷，并產生高度可靠的密封。在高溫下，盡管墊圈變軟，刀口的幾何形狀仍可保持超高真空。CF法蘭可烘烤至450°C，冷卻至-200°C，適用于1x10-13 Torr的真空等級。滿足超高真空環境的嚴格要求，并能夠通過高溫偏移保持密封完整性。

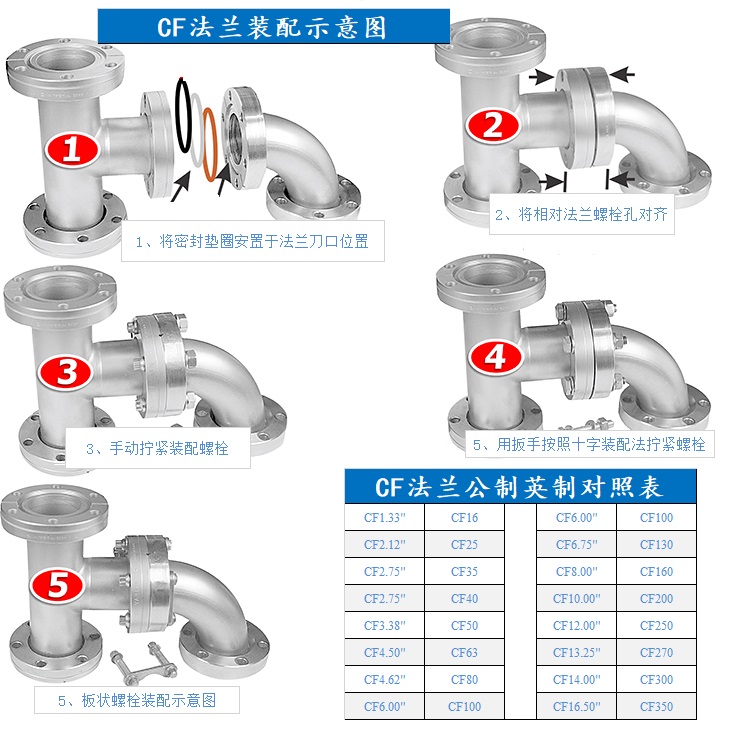

我們不建議重復使用無氧銅密封墊片，并強烈建議每次緊固法蘭時都安裝新的金屬墊片。當法蘭緊固件擰緊到其指定的密封扭矩時，在匹配的法蘭之間會(huì )留有間隙，這是正?，F象，也是可取的。無需將金屬之間的法蘭擰緊即可實現UHV超高真空環境。
OFHC代表“無氧銅或電解級銅”，是大多數UHV超高真空密封應用中選擇的金屬墊片材料。對于無法使用無氧銅的特殊應用，還可以使用各種金屬墊片材料，包括鎳，鋁和鍍銀銅。

邁格諾科還可以提供由杜邦陶氏彈性體Viton®材料制成的專用彈性體墊片。滿足高真空環境使用，并頻繁和重復地組裝和拆卸。這些彈性體墊圈具有矩形橫截面，與CF法蘭刀口尺寸匹配。需要注意的是在CF法蘭中使用彈性體墊片密封會(huì )降低系統的最低和最高溫度，降低至-20°C，150°C，真空度1x10-8 Torr。

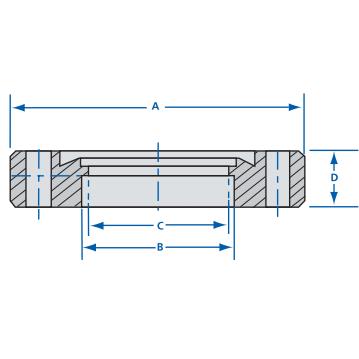

公稱通徑

外徑

厚度

銅墊片外徑

PCD

螺栓數量

[mm（inch）]

[mm]

[mm]

[mm]

DN16

34（1.33英寸）

7,6

21

27

6 x M4

DN25

54（2.12英寸）

11,5

33

41

4 x M6

DN40

70（2.75英寸）

13

48

59

6 x M6

DN50

86（3.38英寸）

16

61

72

 8 x M8

DN63

114（4.5英寸）

17,5

82

92

 8 x M8

DN75

117（4.62英寸）

17,5

91

102

10 x M8

DN100

152（6英寸）

20

120

130

16 x M8

DN125

171（6.75英寸）

21

141

152

18 x M8

DN160

203（8英寸）

22

171

181

20 x M8

DN200

254（10英寸）

25

222

232

24 x M8

DN250

305（12英寸）

25

272,7

284

32 x M8

DN275

337（13.25英寸）

28

294

306

30 x M10

DN300

368（14.5英寸）

28

326

338

32 x M10

DN350

419（16.5英寸）

28

376

389

36 x M10

DN400

470（18.5英寸）

28

424

438

40 x M10
