邁格諾科可提供從CF法蘭到KF或ISO法蘭的全套轉接，以便從超高真空過渡到高真空。
可提供2D\3D模型，接受非標定制，如有需求可咨詢銷售工程師。
真空范圍
CF法蘭的可靠密封性能是由于獨特的密封設計“刀口”形狀產生的。當在兩個CF法蘭的通過刀口邊緣之間壓緊扁平的無氧銅墊圈時，墊圈材料會(huì )發生橫向冷流。這種冷流受到與密封刀口邊緣同心的垂直法蘭壁或放氣槽的限制。進一步限制了材料從密封區域流出，并產生了很高的界面壓力。這些壓力致使墊片材料填充較小的表面缺陷，并產生高度可靠的密封。在高溫下，盡管墊圈變軟，刀口的幾何形狀仍可保持超高真空。CF法蘭可烘烤至450°C，冷卻至-200°C，適用于1x10-13 Torr的真空等級。滿足超高真空環境的嚴格要求，并能夠通過高溫偏移保持密封完整性。 我們不建議重復使用無氧銅密封墊片，并強烈建議每次緊固法蘭時都安裝新的金屬墊片。當法蘭緊固件擰緊到其指定的密封扭矩時，在匹配的法蘭之間會(huì )留有間隙，這是正?，F象，也是可取的。無需將金屬之間的法蘭擰緊即可實現UHV超高真空環境。 OFHC代表“無氧銅或電解級銅”，是大多數UHV超高真空密封應用中選擇的金屬墊片材料。對于無法使用無氧銅的特殊應用，還可以使用各種金屬墊片材料，包括鎳，鋁和鍍銀銅。
邁格諾科還可以提供由杜邦陶氏彈性體Viton®材料制成的專用彈性體墊片。滿足高真空環境使用，并頻繁和重復地組裝和拆卸。這些彈性體墊圈具有矩形橫截面，與CF法蘭刀口尺寸匹配。需要注意的是在CF法蘭中使用彈性體墊片密封會(huì )降低系統的最低和最高溫度，降低至-20°C，150°C，真空度1x10-8 Torr。

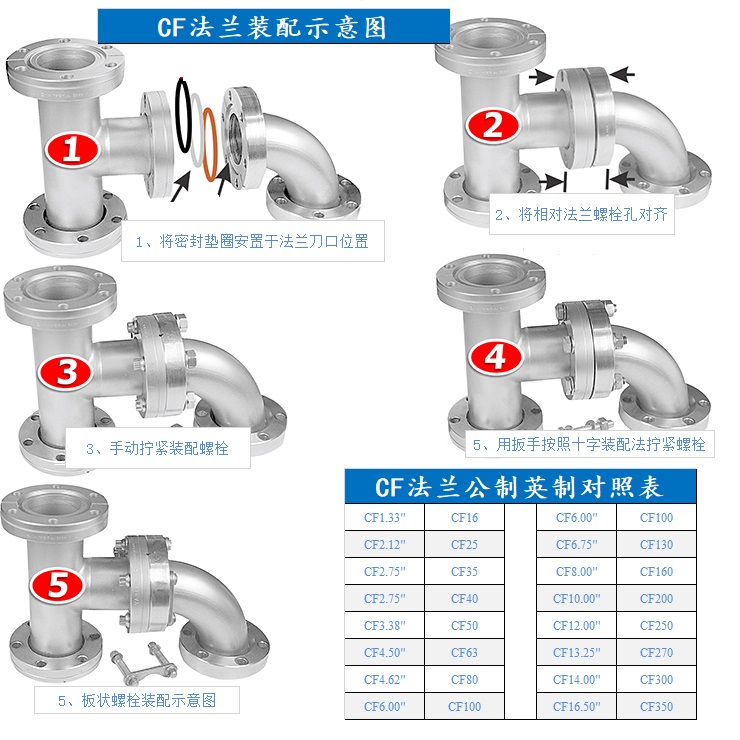

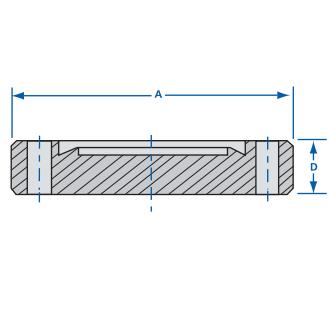

公稱通徑
外徑
厚度
銅墊片外徑
PCD
螺栓數量
[mm（inch）]
[mm]
DN16
34（1.33英寸）
7,6
21
27
6 x M4
DN25
54（2.12英寸）
11,5
33
41
4 x M6
DN40
70（2.75英寸）
13
48
59
6 x M6
DN50
86（3.38英寸）
16
61
72
8 x M8
DN63
114（4.5英寸）
17,5
82
92
DN75
117（4.62英寸）
91
102
10 x M8
DN100
152（6英寸）
20
120
130
16 x M8
DN125
171（6.75英寸）
141
152
18 x M8
DN160
203（8英寸）
22
171
181
20 x M8
DN200
254（10英寸）
25
222
232
24 x M8
DN250
305（12英寸）
272,7
284
32 x M8
DN275
337（13.25英寸）
28
294
306
30 x M10
DN300
368（14.5英寸）
326
338
32 x M10
DN350
419（16.5英寸）
376
389
36 x M10
DN400
470（18.5英寸）
424
438
40 x M10
